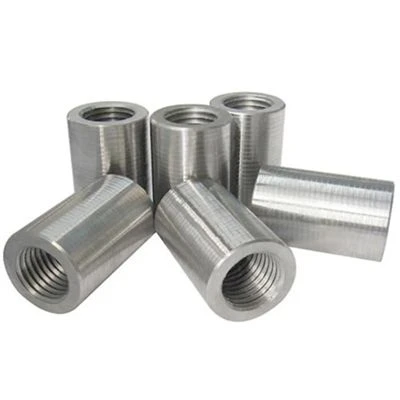

Sveisbare armeringsjernskoblinger kobler armeringsjern direkte til strukturelle stålelementer, inkludert søyleplater, pælekapper, caissoner og innstøpningsplater. Designet med en utvendig skråskåret skulder for full penetrering av strukturelle sveiser, den ene enden kobles til strukturelt stål mens de innvendige parallelle gjengene mottar gjenget armeringsjern på stedet. Denne mekaniske koblingen erstatter bolter med dobbelt-hode og langvarig skjøting, og eliminerer overbelastning av stål mens den overfører full strekk- og kompresjonsbelastning over strukturelle grenser.

Viktige produktegenskaper

Karbonekvivalent kontroll:Produsert av lav-karbon, sveisbare stålkvaliteter (ASTM A108 Grade 1018/1020 eller AISI 1026) for å sikre sprekk-fritt feltsveising uten å kreve spesialiserte for-forvarmeprotokoller under standardforhold.

Full-belastningsoverføring:Konstruert for å oppfylle Type 2 mekaniske skjøtespesifikasjoner, over 125 % av spesifisert armeringsjerns flytestyrke (fy) og matchende strekkfasthet.

Sveisefasgeometri:Maskinert med en 45 graders standard sveiseforberedelsesfas ved sveiseenden, noe som muliggjør full-penetreringssporsveising i samsvar med AWS D1.1 og AWS D1.4.

Parallell gjenget tilkobling:Bruker interne metriske eller imperiale parallelle gjenger for direkte justering, og minimerer forskyvning under syklisk strukturell belastning.

Kompakt profil:Reduserer krav til fysisk klaring inne i tungt armerte betongelementer og koblingssoner for konstruksjonsstål.

Nøkkelspesifikasjoner

Funksjon / parameter	Standard spesifikasjon
Kompatible armeringsjernstørrelser	#4 til #18 (12 mm til 57 mm nominell stangdiameter)
Materialkarakterer	ASTM A108 Grade 1018 / 1020, AISI 1026 eller S355JR
Trådtype	Metrisk parallellgjenge (ISO 965) eller Imperial UNC/UNF parallellgjenge
Sveiseforberedelsesvinkel	45 grader enkel-avfasing
Yield lastekapasitet	Overskrider 100 % av spesifisert karakteristisk armeringsjernytelse (fy)
Strekkkapasitet	Breaks reinforcement bar outside the joint area (>125 % fy)
Overflatefinish	Vanlig/svart stål, sinkbelagt eller elektro-galvanisert; Plastende-lokker inkludert

Karakterer og standarder

AISC / AWS D1.1:Strukturell sveisekode - stål (kvalifisering av kobling-til-platesveising).

AWS D1.4 / D1.4M:Strukturell sveisekode - forsterkende stål.

ACI 318 (type 1 og type 2):Byggekodekrav for konstruksjonsbetong (Type 2 full strekk/kompresjonsmekaniske skjøter).

BS EN 1992-1-1 (Eurokode 2):Design av betongkonstruksjoner - Generelle regler.

ISO 15835-1 / 2:Stål for armering av betong - Armeringskoblinger for mekaniske skjøter av stenger.

Søknader

Stål-til-betongforbindelser:Sammenføyning av armeringsjern direkte til strukturelle stålsøyler, bjelker og kileplater.

Foundation-innbygginger:Festing av armeringsjern til innstøpte stålplater i tunge pelshetter, mattefundamenter og caisson-hetter.

Sammensatt konstruksjon:Forbindende armert betong skjærvegger med strukturelle stålrammer.

Kjernekraft- og infrastrukturarbeider:Tunge fundamentslips, brofesteforbindelser og forankringspunkter for kranputer som krever høy dynamisk lastmotstand.

Installasjon

Sveiseforberedelse:Rengjør overflaten av strukturelt stål for kalk, rust, maling og fuktighet. Plasser koblingsskråningen i flukt mot stålelementet.

Feltsveising:Utfør et fullstendig penetrasjonsspor eller kilsveis rundt den avfasede basen ved å bruke matchende lav-hydrogenelektroder (E70XX) i henhold til AWS D1.1/D1.4-prosedyrer. La sveisen luft-avkjøles naturlig.

Trådbeskyttelse:Hold den innvendige plastbeskyttelsespluggen på plass under sveising og betongstøping til gjengeinnføring skjer.

Armeringsjernsinngrep:Fjern beskyttelseshetten, inspiser innvendige gjenger for rusk, og tre den forhåndsbehandlede-parallelle-gjengede armeringsstangen inn i koblingen for hånd.

Endelig dreiemoment:Stram armeringsjernet med et kalibrert rør eller momentnøkkel til spesifisert momentverdi for å oppnå fullt inngrep uten låsemutter.

Kvalitet og testing

Materialsertifisering:Mill-testrapporter (MTRs) levert i henhold til EN 10204 3.1 som beskriver kjemisk varmeanalyse (C, Mn, P, S, Si) og CEV-beregninger.

Strekkskjøtetesting:Monotoniske strekktestrapporter som viser at det oppstår strekkfeil i det overordnede armeringsjernet, og bekrefter leddeffektivitet som overstiger 125 % fy.

Syklisk og sklitesting:Høy-tretthets- og sklitester i samsvar med ISO 15835-kriteriene (permanent skli<0.10 mm after loading).

Ikke-destruktiv testing (NDT):Ultralydtesting (UT) og magnetisk partikkeltesting (MT) tilgjengelig for verifisering av sveisesømmens integritet på tilpassede sammenstillinger.

Forsyning og tilpasning

Egendefinerte trådprofiler:Gjengestigning, -diameter og -lengde skreddersydd for å matche proprietært gjengeutstyr for stang- eller spesialiserte strukturelle krav.

Tilpassede kantforberedelser:Fasvinkler modifisert for horisontale, vertikale eller overliggende feltsveiseposisjoner.

Materialsporbarhet:Varme-nummerstempling på individuelle koblinger for komplett kvalitetskontroll på-prosjektnivå.

Emballasjebeskyttelse:Gjengede åpninger forseglet med plasthetter og pakket i kraftige-trekasser eller stål-paller for å forhindre transportskader og korrosjon.

Hva kjøpere bør tilby

For å generere et nøyaktig teknisk tilbud og produksjonsplan, send inn:

Armeringsjern spesifikasjoner:Nominell stangdiameter, stangkvalitet (f.eks. ASTM A615 Grade 60/80, Grade 500B/500C), og gjengebehandlingsparametere.

Strukturelt stålkvalitet:Grad og tykkelse på bunnplaten eller stålelementet (f.eks. ASTM A36, A572 Grade 50, S355).

Tilkoblingskrav:Nødvendig skjøteytelsesklasse (f.eks. ACI Type 1, ACI Type 2 eller ISO 15835 kategori).

Overflatebeskyttelse:Finish preferanse (vanlig svart stål eller elektro-galvanisert).

Ordrevolum og tidslinje:Totalt antall per søylestørrelse og måljobb-leveringsplan for nettsted.

FAQ

Spørsmål: Kan disse koblingene sveises til konstruksjonsstål uten for-oppvarming?

A: For-oppvarming avhenger av karbonekvivalenten (CEV) til den strukturelle stålbunnplaten og omgivelsestemperaturen. Fordi koblinger bruker lavt-karbonstål (C<= 0.22%), standard AWS D1.1 pre-heat guidelines apply based on plate thickness rather than coupler chemistry.

Spørsmål: Degraderer sveisevarme de innvendige parallelle gjengene?

A: Nei. Innvendig gjengegeometri forblir upåvirket når riktige sveiseparametere følges. Varmespredning skjer gjennom den tunge veggtykkelsen. Unngå å konsentrere varmen nær den øvre gjengede kroppssonen.

Spørsmål: Er disse koblingene egnet for dynamiske eller seismiske belastningsforhold?

A: Ja. Når de er paret med riktig gjenget armeringsjern, oppnår disse koblingene ACI 318 Type 2-ytelse, som krever full strekkutvikling egnet for seismiske designkategorier A til F.

Spørsmål: Kan vi bruke standard armeringsjern med konisk gjenge med disse koblingene?

A: Nei. Disse koblingene har rett/parallell metrisk eller imperial gjenger. Armeringsjernsender må være parallelle-gjengede (via kald-smiing eller gjengemaskineri) for å sikre jevn belastningsfordeling over alle gjenger.

Spørsmål: Hvilken sveisetråd eller elektrode skal brukes på stedet?

A: SMAW-elektroder med lavt-hydrogennivå (som E7018) eller matchende GMAW/FCAW-tråd designet for karbonstålsveising i henhold til AWS D1.1/D1.4-standarder anbefales.

Spørsmål: Hva er standard ledetid og pakkeformat for eksportordrer?

A: Standardstørrelser (#4 til #11) sendes innen 15-20 dager. Koblinger er oljet, dekket med beskyttende plastplugger, eskes og pakkes på fumigerte trepaller eller i stålforsterkede kasser.
